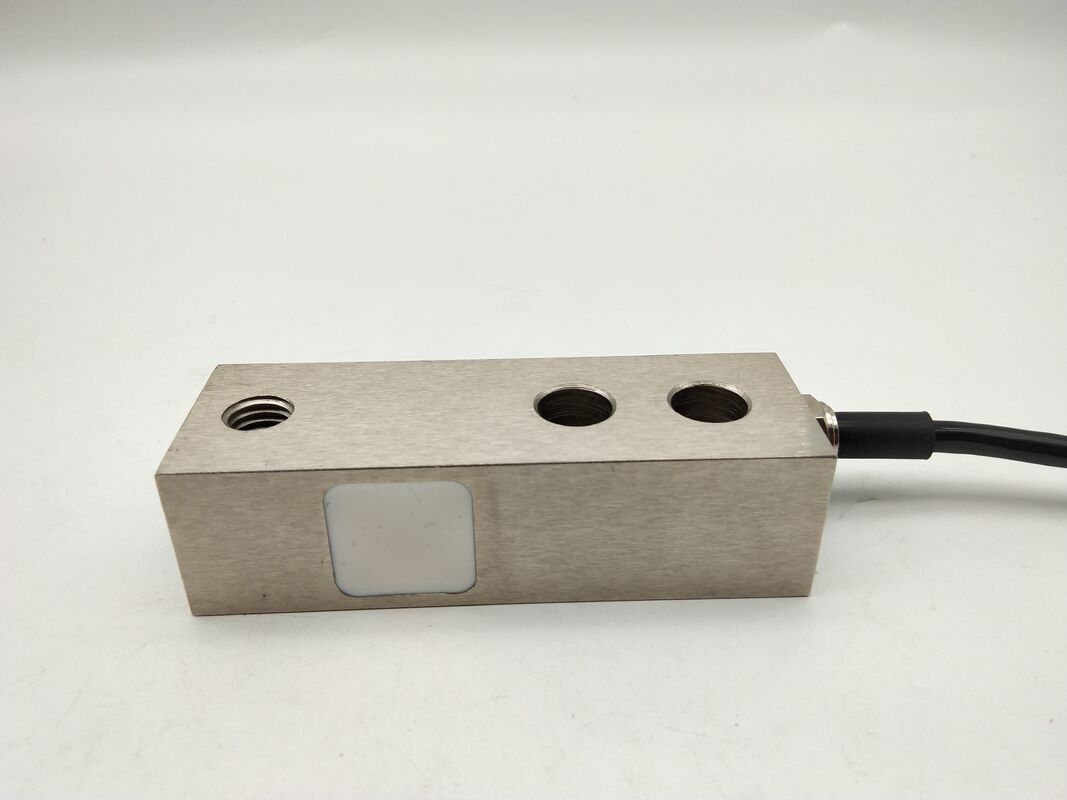

Датчик нагрузки на сдвиговую балку WL-124, погрешность ≤0,05%, 50–300 кг.

Особенности и приложения

WL-124 — это датчик нагрузки на сдвиговую балку, изготовленный из высокопрочной легированной стали и рассчитанный на нагрузку от 50 до 300 кг. Этот тензодатчик со сдвиговой балкой оптимизирован для параллельного соединения, что делает его пригодным для различных ультратонких электронных автомобильных весов, однопутных крановых весов, бункерных весов и других промышленных систем взвешивания. Он также может быть оснащен весовыми модулями для резервуарных, дозирующих и бункерных весов. Доступны различные длины кабелей и другие опции.

Этот тензодатчик со сдвиговой балкой обеспечивает комбинированную погрешность ≤±0,05% полной шкалы, нелинейность ≤±0,05% полной шкалы и повторяемость ≤±0,02% полной шкалы. Номинальный выход составляет 2,0±0,01 мВ/В, нулевой баланс составляет ±1,00% мВ/В, а сопротивление изоляции составляет ≥5000 МОм/100 В постоянного тока. При рекомендуемом возбуждении 10–15 В постоянного тока этот датчик обеспечивает надежные измерения в тяжелых промышленных условиях.

WL-124 в стандартной комплектации обеспечивает защиту IP66 с возможностью настройки более высокого уровня. Он работает в диапазоне от -10°C до 50°C. Стандартный кабель имеет размеры 5,4 × 6000 мм, возможна нестандартная длина. Безопасная перегрузка составляет 150% полной шкалы. Конструкция из легированной стали обеспечивает надежную работу при высоких нагрузках и суровых условиях.

Типичное применение:

• Ультратонкие электронные весы для грузовиков: низкопрофильное взвешивание автомобилей

• Однопутные крановые весы: подвесное взвешивание поднятых грузов

• Бункерные весы: пакетное взвешивание сыпучих материалов

• Резервуарные весы: контроль резервуаров для хранения жидкостей или твердых веществ

• Весы дозирования: точное дозирование ингредиентов для промышленных процессов

• Весовые модули: интегрированы в индивидуальные промышленные системы взвешивания.

Технические характеристики:

Размер (ММ):

Направление нагрузки:

Проводка:
